تجميع خلية الحقيبة أيون الليثيوم لبطارية الحقيبة
القائمة أدناه هي دليل خطوة بخطوة حول كيفية إنتاج خلية Li-ion Pouch Cell باستخدام معدات ومواد MRBEST.
تحتوي مجموعة خلايا كيس أيون الليثيوم لبطارية الحقيبة المشار إليها على أحجام ومواصفات مختلفة، وبالتالي يمكن تخصيصها لتلبية متطلباتك.
العملية 1: إعداد ورقة القطب الكهربائي
|
تدفق العملية |
يوصي المعدات |
|
فرن لتلبيد المواد الخام النشطة (الكاثود والأنود)
|
|
|
آلة طحن لطحن المواد إلى جزيئات أصغر |
|
|
خلاط لخلط المواد النشطة والموصلة والموثقة في المعجون داخل الفراغ |
|
|
طبقة طلاء للصق على المجمع الحالي؛ نعلق سخان لتجف |
|
|
الصحافة المتداول (التقويم) لتدحرج القطب إلى السمك المناسب |
|
|
اختر الطريقة |
التراص أو لف |
|
جميع المواد الاستهلاكية والمواد متوفرة على سبيل المثال آل فيلم، محطة الشريط المعدني، علامات التبويب |
|
العملية 2: تجميع الخلايا
|
إجراء |
تدفق العملية |
يوصي المعدات |
|
التراص |
6:آلة يموت القطبلقطع القطب مع الرصاص |
|
|
7: آلة التراصكومة طبقات على شكل أنود + فاصل + الكاثود + فاصل +… |
|
|
|
لف |
6: آلة الحزلشق ورقة القطب إلى الشريط |
|
|
7: آلة اللفللرياح طبقات الشرائط على شكل الأنود + فاصل + كاثود + فاصل + |
|
|
|
|
8: ماكينة لحام بالموجات فوق الصوتيةلحام المجمع الحالي أولاً ثم تجميعه معًا |
|
|
|
9: كاشف ماس كهربائىلاختبار ما إذا كان تحتوي الخلية على ماس كهربائى |
|
|
|
10: فرن فراغلتجفيف الخلية إذا لم يكن هناك ماس كهربائى |
|
العملية 3: تشكيل الحالة وختمها
|
تدفق العملية |
يوصي المعدات |
|
11: ماكينة تشكيل الأكوابلكمة الكأس- شكل وجهاز استقبال الغاز على ورقة تصفيح الألومنيوم ثم ضع الخلية في الكوب |
|
|

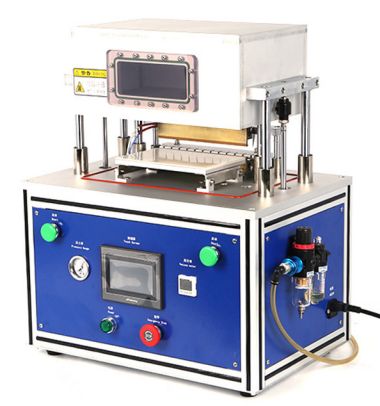

12: آلة الختم الحراري العلوية والجانبيةلإغلاق الجانب العلوي والأقصر بعد المضاعفة |
|
|
صندوق القفازات: |
|
|
13:نظام تعبئة المنحل بالكهرباءلملء المنحل بالكهرباء في فراغ / صندوق القفازات |
|
|
14: إزالة الغاز عن طريق إزالة الهواء من المنحل بالكهرباء |
|
|
15:آلة الختم الأولية بالفراغل ختم الجانب الأطول (الجانب الذي يحتوي على مستقبل الغاز) تحت فراغ بعد امتلاء المنحل بالكهرباء |
|
|
محلل البطاريةلشحن/تفريغ الخلية لتكوين البطارية ودفع الغاز غير الضروري الناتج عن التفاعل الكيميائي للقطب الكهربائي إلى جهاز استقبال الغاز. |
|
|
17: قطع جهاز استقبال الغاز وآلة ختم الفراغالختم النهائيعلى حافة القطع في ظل ظروف الفراغ داخل صندوق القفازات |
|
العملية 4: اختبار البطارية
|
19: محلل البطاريةلاختبار أداء خلية الحقيبة |
|
|
20: اختبار مقاومة البطاريةr لقياس المقاومة الداخلية للبطارية |
|
